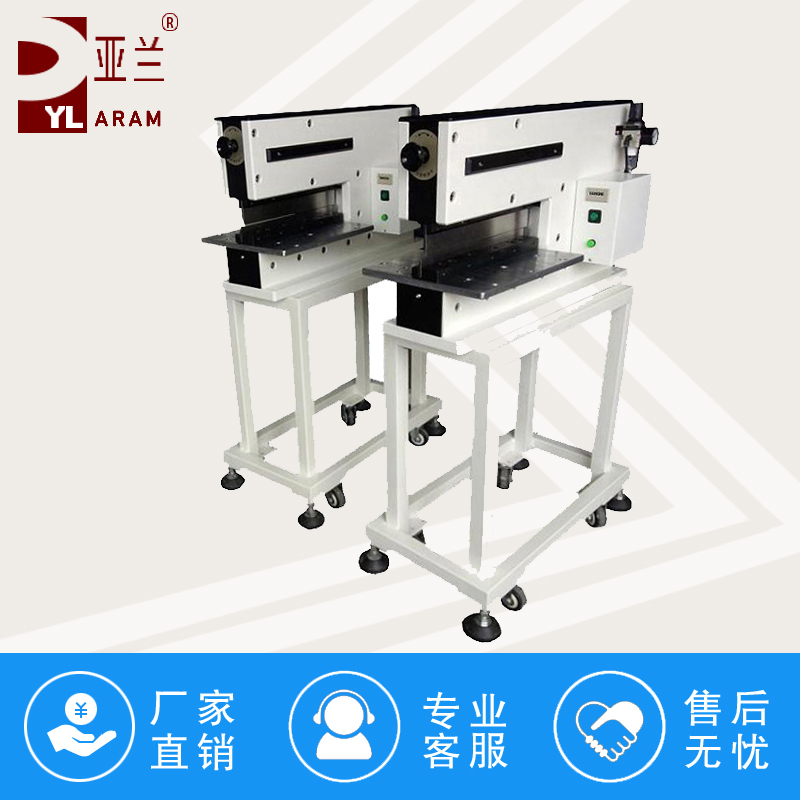

?鍘刀式分板機在切割過程中若結構穩定性不足，可能導致切割精度下降、設備振動加劇、刀具磨損加快甚至安全隱患。為提高其結構穩定性，需從機械設計優化、材料選擇、動態平衡控制、安裝調試及維護保養等方面綜合改進。以下是具體措施及實施要點：
?
一、機械結構設計優化
加強主體框架剛性
增加結構厚度：將設備主體框架（如立柱、橫梁）的鋼板厚度從3mm提升至5mm，減少切割時的彈性變形。例如，某企業通過增厚立柱，使設備振動幅度降低40%。
采用焊接一體式結構：替代傳統的螺栓拼接結構，減少連接縫隙和應力集中點。例如，將工作臺與立柱改為整體焊接，剛度提升30%。
優化支撐結構：在關鍵受力部位（如氣缸安裝座、刀具固定座）增加三角筋板或加強肋，分散切割反作用力。例如，在氣缸座下方添加45°斜筋板，可減少局部變形量50%。
優化杠桿臂設計
縮短力臂長度：在保證切割力的前提下，將杠桿臂長度從300mm縮短至250mm，減少力矩作用下的彎曲變形。
采用雙支點結構：將傳統單支點杠桿改為雙支點設計，使切割力均勻分布在兩個支點上，降低單點應力集中。例如，某機型通過雙支點改造，杠桿臂變形量減少60%。
增加配重塊：在杠桿臂非切割端添加可調節配重塊，平衡切割時的動態載荷，減少振動。例如，添加2kg配重塊后，設備振動頻率從15Hz降至8Hz。
改進刀具固定方式
采用錐度定位：將刀具與刀座的直孔配合改為1:10錐度配合，利用錐面自鎖原理減少刀具松動。例如，錐度定位可使刀具重復定位精度提升至±0.02mm。
增加防松裝置：在刀座螺釘上加裝彈簧墊圈或螺紋膠，防止切割振動導致螺釘松動。例如，使用螺紋膠后，刀具松動故障率降低90%。
優化刀具夾持力：通過有限元分析（FEA）確定最佳夾持力范圍（通常為500-800N），避免夾持力過大導致刀具變形或過小導致切割抖動。
二、材料選擇與熱處理
選用高強度材料
主體框架：采用Q345B低合金高強度結構鋼（屈服強度≥345MPa），替代普通Q235鋼（屈服強度≥235MPa），抗變形能力提升50%。
杠桿臂：選用40Cr合金鋼（調質處理后硬度HRC28-32），兼顧強度與韌性，減少疲勞斷裂風險。
刀具：采用高速鋼（如W6Mo5Cr4V2）或硬質合金（如YG8），硬度可達HRC62-65，耐磨性提升3倍。
關鍵部件熱處理
杠桿臂調質處理：將杠桿臂加熱至850℃淬火后，在550℃回火，消除內應力并提高綜合力學性能，使抗彎強度提升40%。
刀具真空淬火：對硬質合金刀具進行真空淬火處理，避免氧化脫碳，保持表面硬度均勻性，延長刀具壽命2倍以上。
三、動態平衡與減振設計
優化氣缸運動參數
降低切割速度：將氣缸下行速度從0.5m/s降至0.3m/s，減少慣性力對設備結構的沖擊。例如，某企業通過降速改造，設備振動幅度降低35%。
采用緩沖裝置：在氣缸兩端加裝液壓緩沖器，吸收切割終了時的沖擊能量。例如，添加緩沖器后，末端振動峰值降低70%。
增加減振元件
安裝橡膠減振墊：在設備底座與地面之間放置5mm厚橡膠墊，隔離高頻振動傳遞。例如，橡膠墊可使設備振動傳遞率降低50%。
采用空氣彈簧：對高精度機型，在關鍵部件（如工作臺）下方安裝空氣彈簧，通過氣壓調節實現主動減振，振動隔離效率可達90%以上。
動態平衡調整
配重平衡：通過在杠桿臂非切割端添加可調節配重塊，使設備重心位于幾何中心，減少運行時的離心力振動。例如，配重平衡后，設備空載振動頻率從20Hz降至10Hz。
飛輪設計：在驅動系統中增加飛輪，利用其慣性矩平滑切割力波動，減少周期性振動。例如，添加飛輪后，切割力波動幅度降低60%。
四、安裝調試與維護保養
精確安裝調試
水平校準：使用激光水平儀調整設備安裝平面，確保水平度≤0.05mm/m，避免因傾斜導致切割力偏移。
刀具對中調整：通過千分表檢測刀具與工作臺的垂直度，確保偏差≤0.02mm，防止切割時產生側向力。
氣路壓力校準：使用壓力表將氣缸工作壓力穩定在0.6MPa（±0.02MPa），避免壓力波動導致切割力不穩定。
定期維護保養
潤滑保養：每周對導軌、絲杠等運動部件加注鋰基潤滑脂，減少摩擦阻力，降低振動源。
緊固件檢查：每月檢查所有螺栓、螺母的緊固狀態，使用扭矩扳手按標準扭矩（如M8螺栓為25N·m）復緊，防止松動導致結構失穩。
刀具磨損監測：建立刀具磨損檔案，當切割面出現毛刺或尺寸超差時及時更換刀具，避免因刀具磨損導致切割力異常。
